오늘은 자동제어 전기설계의 기초중에 기초를 알아볼꼐요
전기설계 시퀀스 제어의 기초
자동제어의 필요성과 제어방식, 시퀀스 제어의 구성 이해하기
산업 자동화 설비가 발전하면서 전기설계 분야에서도 시퀀스 제어(Sequence Control) 는 매우 중요한 기술이 되었습니다.
공장 자동화(FA), 컨베이어, 로봇, 포장기, 검사장비 등 대부분의 산업장비는 시퀀스 제어를 기반으로 동작합니다.
이번 글에서는 전기설계 입문자도 이해할 수 있도록 아래 내용을 쉽게 정리해보겠습니다.
- 자동제어의 필요성
- 제어방식의 종류
- 시퀀스 제어의 구성
1. 자동제어의 필요성
과거 산업현장에서는 사람이 직접 스위치를 조작하여 기계를 운전했습니다.
하지만 생산량 증가와 품질 안정화 요구가 커지면서 자동제어 시스템이 필요하게 되었습니다.
자동제어란?
기계나 설비가 사람의 직접적인 조작 없이 정해진 순서와 조건에 따라 자동으로 동작하도록 만드는 기술입니다.
자동제어가 필요한 이유
① 생산성 향상
기계가 반복 작업을 자동 수행하여 작업 속도가 빨라집니다.
② 품질 안정화
사람의 실수를 줄여 일정한 품질을 유지할 수 있습니다.
예:
- 동일한 위치 용접
- 정밀한 부품 조립
- 일정한 검사 조건 유지

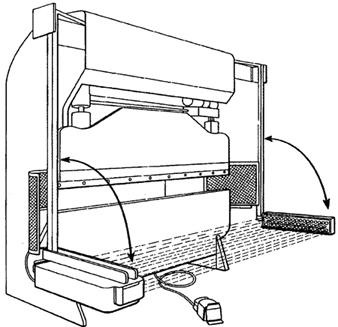

③ 안전성 향상
위험한 작업을 자동화하여 작업자의 안전을 확보할 수 있습니다.
예:
- 고온 장비
- 프레스 설비
- 고속 회전체
④ 인건비 절감
24시간 자동운전이 가능하여 생산 효율이 증가합니다.
2. 제어방식의 종류
전기설계에서 사용하는 제어방식은 여러 가지가 있지만 기본적으로 아래와 같이 구분합니다.
1) 수동제어 (Manual Control)
작업자가 직접 스위치를 조작하여 기계를 동작시키는 방식입니다.
예:
- 전등 스위치
- 수동 모터 ON/OFF
특징
- 구조가 간단
- 비용이 저렴
- 자동화 어려움
2) 자동제어 (Automatic Control)
센서와 제어기를 이용하여 자동으로 동작하는 방식입니다.
예:
- 온도 자동제어
- 자동 포장기
- PLC 자동라인
특징
- 생산성 우수
- 반복작업 자동화 가능
- 유지보수 필요
3) 피드백 제어 (Feedback Control)
출력 결과를 다시 입력으로 되돌려 오차를 수정하는 방식입니다.
예:

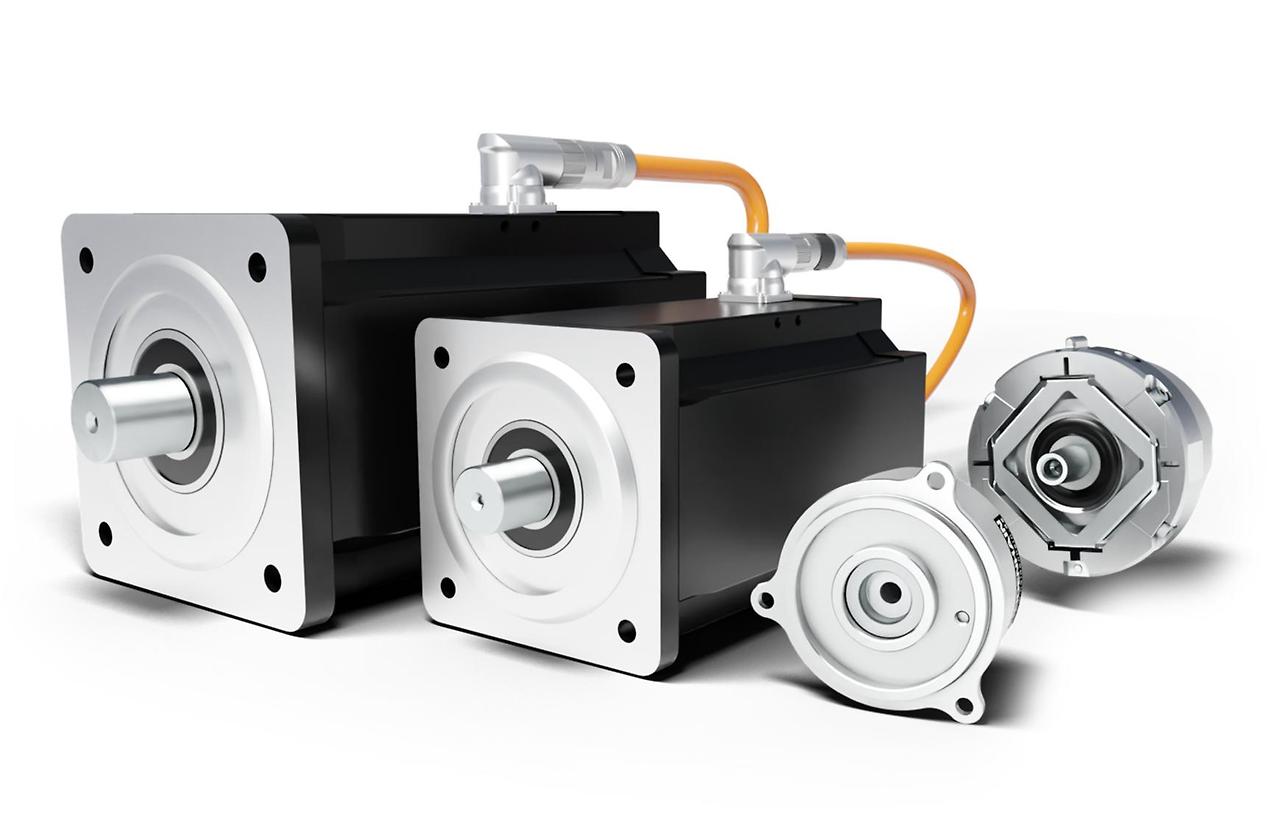

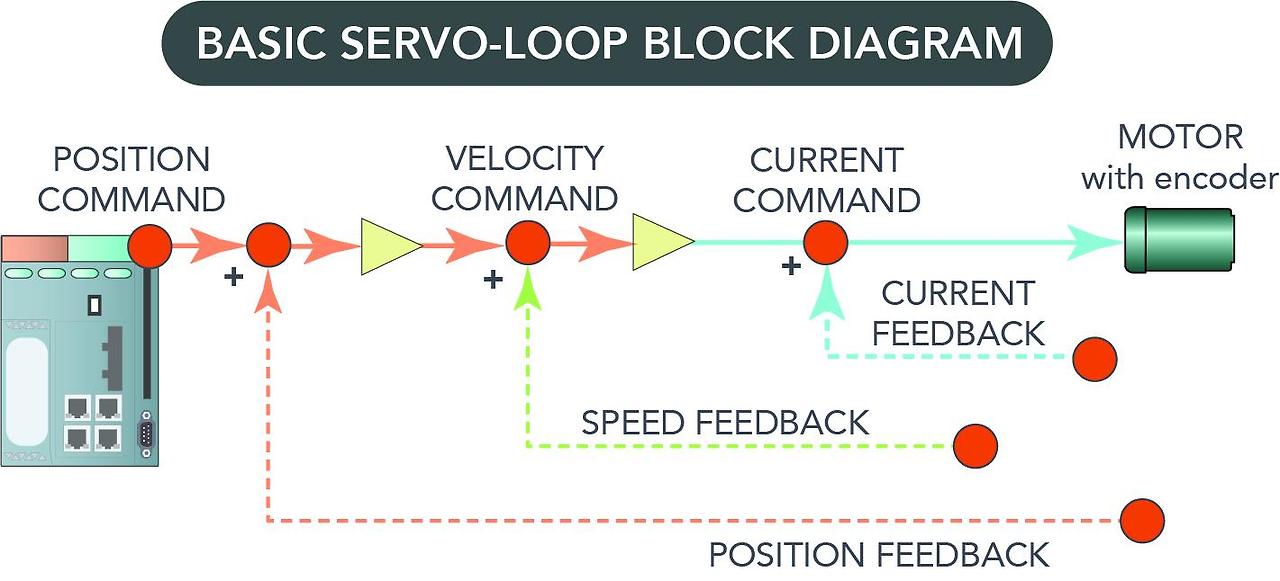

- 서보모터 위치제어

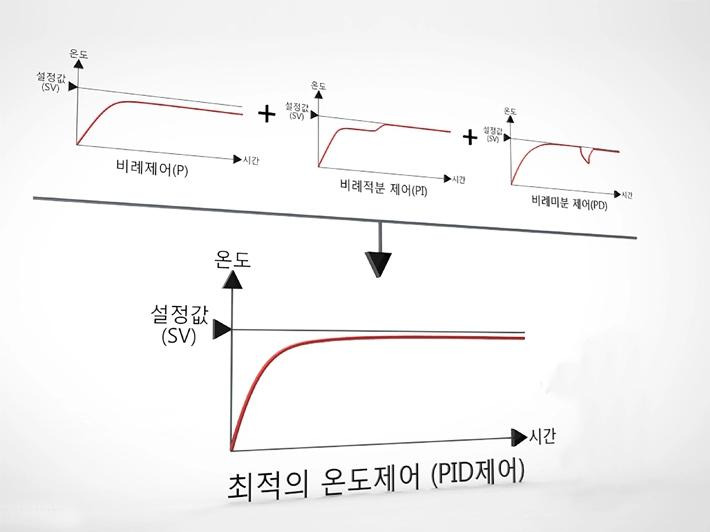

- 온도 PID 제어
4) 시퀀스 제어 (Sequence Control)
정해진 순서에 따라 기계를 동작시키는 제어 방식입니다.
예:
- START 버튼 입력
- 컨베이어 동작
- 센서 감지
- 실린더 전진
- 검사 완료 후 배출
즉, “순서 제어”라고 생각하면 이해하기 쉽습니다.

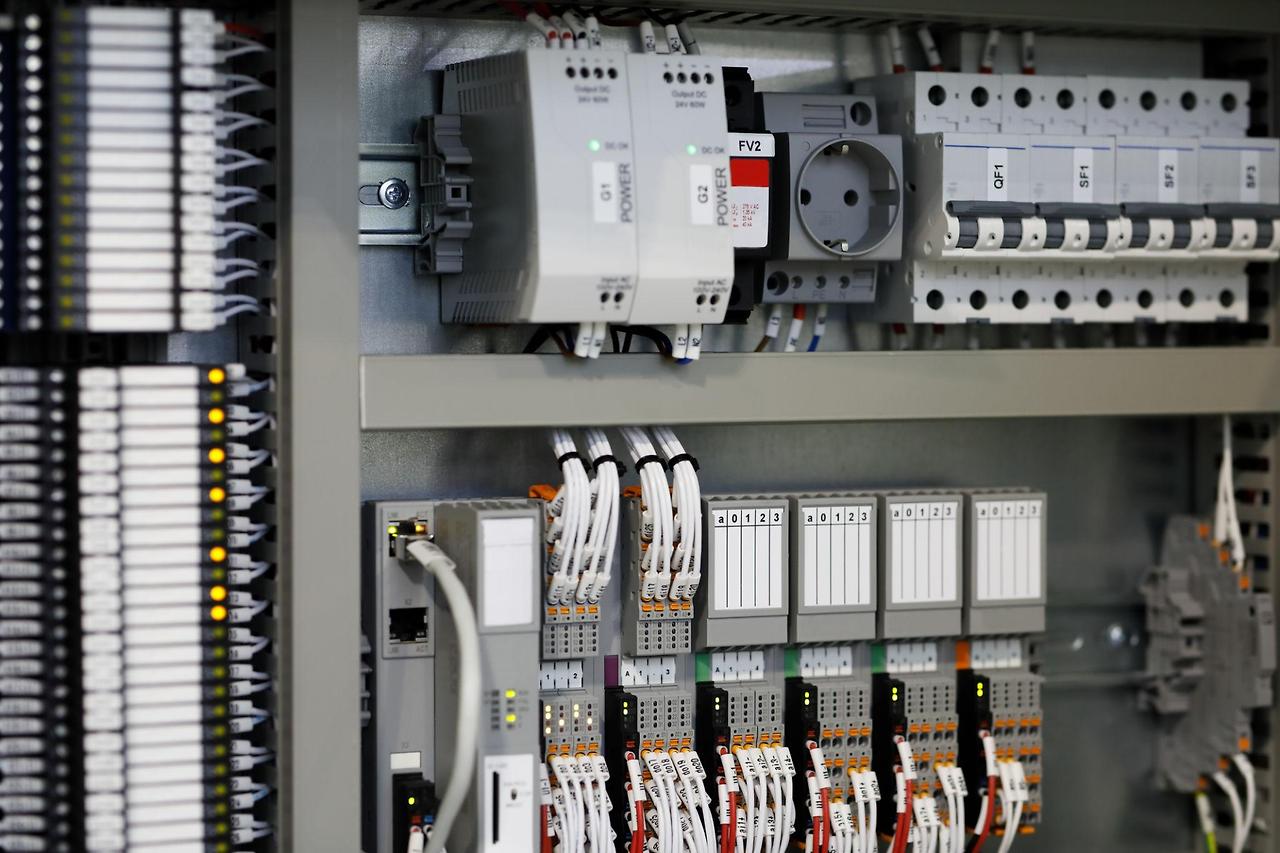

3. 시퀀스 제어의 구성
시퀀스 제어는 여러 전기 부품이 조합되어 구성됩니다.
① 입력장치(Input Device)
외부 신호를 제어장치에 전달하는 역할입니다.
대표 장치:

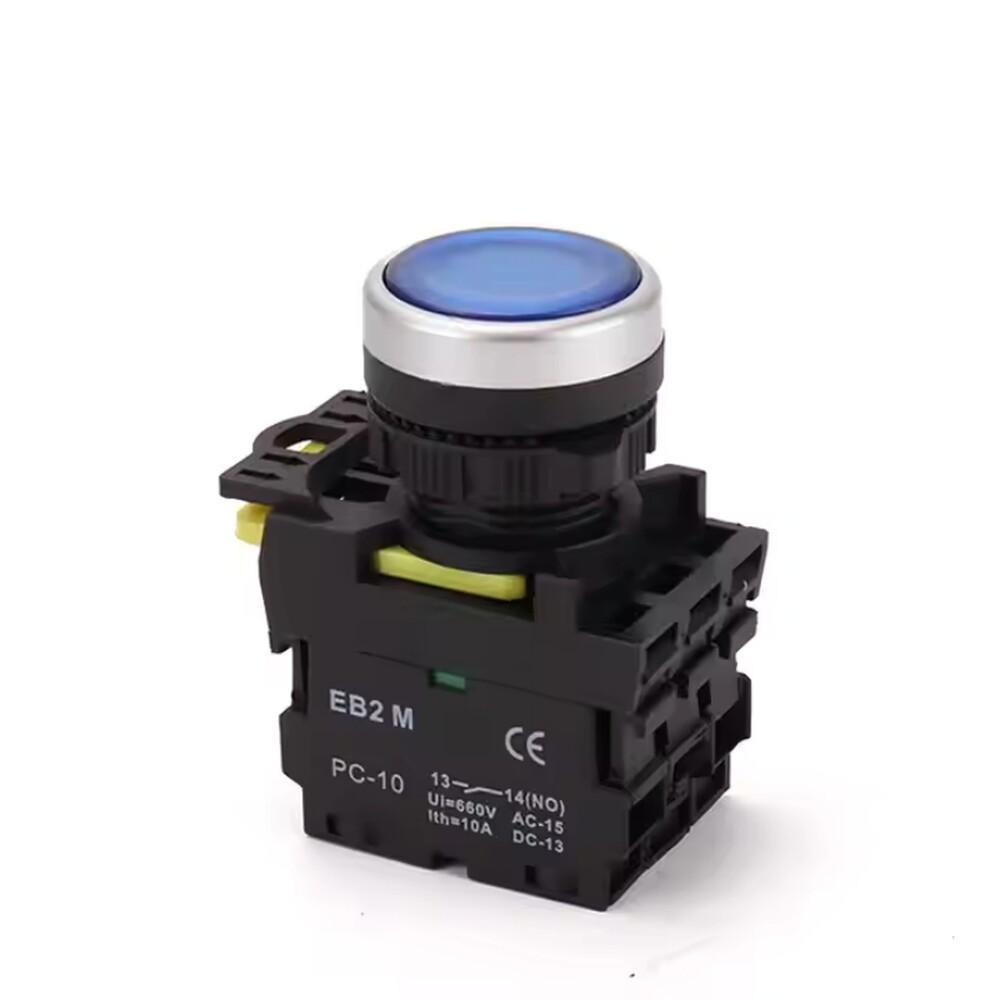

- 푸시버튼
- 리미트 스위치

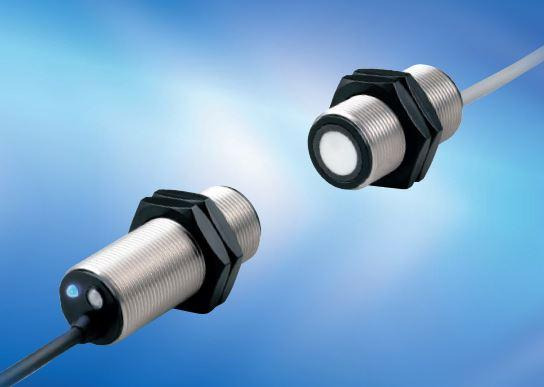

- 근접센서
- 포토센서

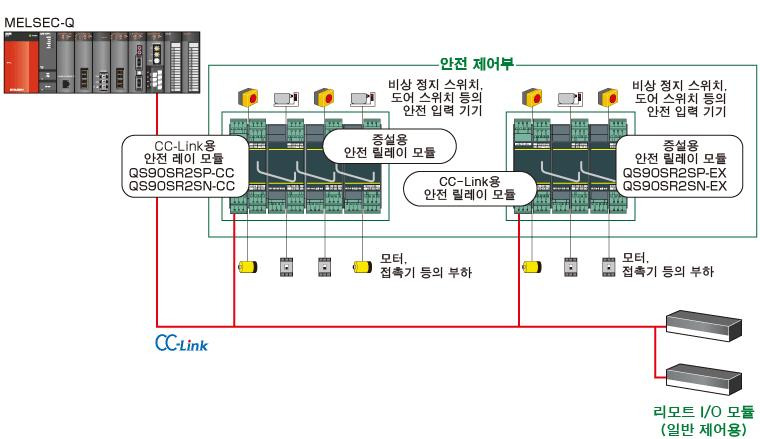

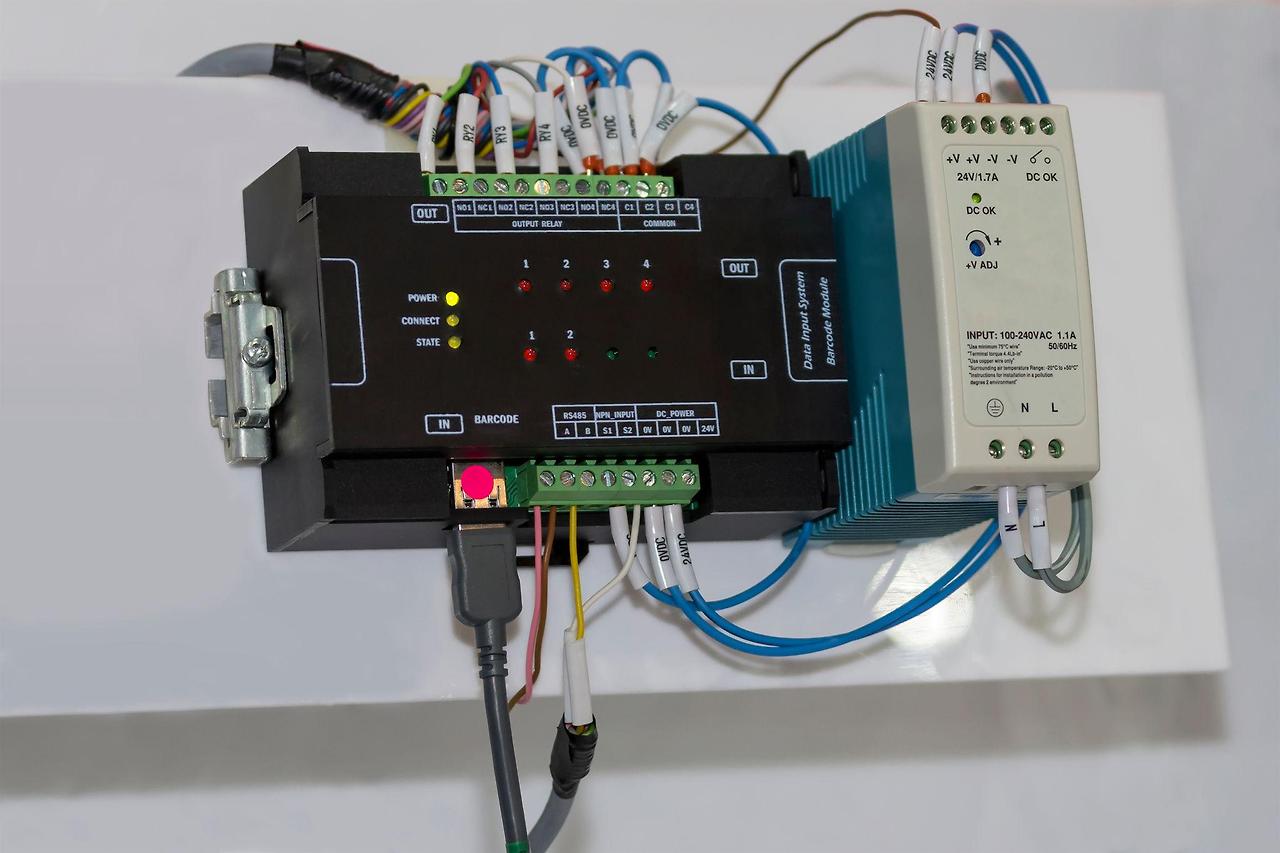

② 제어장치(Control Device)
입력 신호를 판단하여 출력 동작을 결정합니다.
대표 장치:
- 릴레이
- PLC
- 타이머
- 카운터
PLC란?
PLC(Programmable Logic Controller)는 산업용 자동제어 전용 컴퓨터입니다.
현재 대부분의 자동화 설비는 PLC 기반으로 구성됩니다.
③ 출력장치(Output Device)
제어 결과에 따라 실제 동작을 수행하는 장치입니다.
대표 장치:
- 모터
- 솔레노이드 밸브
- 부저
- 램프
④ 전원장치(Power Supply)
전체 제어 시스템에 전원을 공급합니다.
대표:
- SMPS
- AC 220V
- DC 24V 전원
시퀀스 제어의 기본 흐름
시퀀스 제어는 일반적으로 아래 순서로 동작합니다.
입력장치 → 제어장치 → 출력장치
예를 들어:
START 버튼 입력
↓
PLC가 신호 판단
↓
모터 구동
↓
센서 감지
↓
실린더 동작
이런 순서로 자동화 설비가 운전됩니다.
시퀀스 제어가 사용되는 분야
시퀀스 제어는 거의 모든 산업자동화 분야에 사용됩니다.
적용 예시
- 반도체 장비
- 물류 자동화
- 컨베이어 시스템
- 산업용 로봇
- 검사 장비
- 포장기계
- 공장 자동화(FA)
마무리
시퀀스 제어는 전기설계와 산업자동화의 가장 기본이 되는 기술입니다.
특히 PLC 기반 자동화가 확대되면서 전기설계 엔지니어에게 필수적인 지식이 되었습니다.
처음에는 릴레이 회로와 기본 시퀀스부터 학습하고, 이후 PLC 래더 프로그램과 HMI, 서보 제어까지 확장하면 실제 자동화 설계 업무에 큰 도움이 됩니다.
다음 글에서는:
- 자기유지회로
- 인터록 회로
- 타이머 회로
- PLC 래더 기초
등의 내용을 이어서 다뤄보겠습니다.
